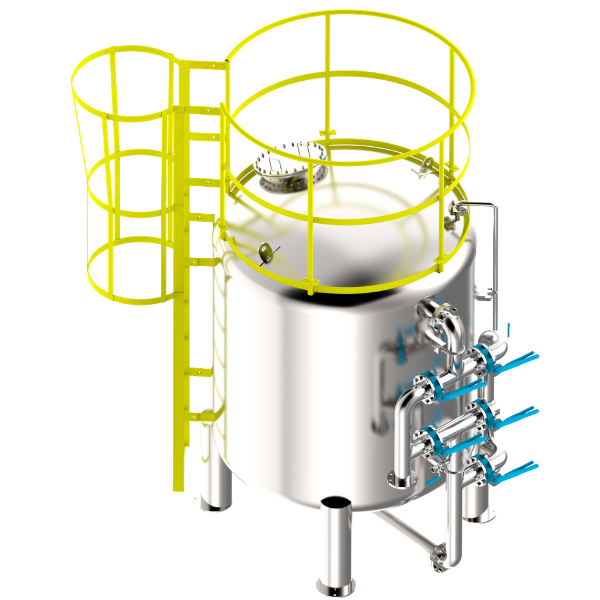

特色
1.大型砂濾桶過濾器，適用軟水過濾、樹脂桶、石英砂質等廣泛應用
2.提供手動/電動閥，進水口接頭可選配，操作簡易又方便
3.砂濾桶體接合處加強緊密性，過濾不漏料，品質有保證
4.高強度不鏽鋼材質，結構堅固，延長桶身使用壽命
5.集水器、液位管、視窗、爬梯款式提供選配
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| LM | 10 | 4 | P | 1 | L | 221 | 150P | E | P |
| 產品型號 | 桶身直徑 | 材質 | 集水形式 | 視窗 | 爬梯 | 進出口尺寸 | 進出口規格 | 墊片材質 | 外/內表面處理 |
LM |
10-Ø1000 11-Ø1100 12-Ø1200 13-Ø1300 14-Ø1400 15-Ø1500 16-Ø1600 17-Ø1700 18-Ø1800 19-Ø1900 20-Ø2000 |
4-304 6-316 6L-316L S-SS400 |

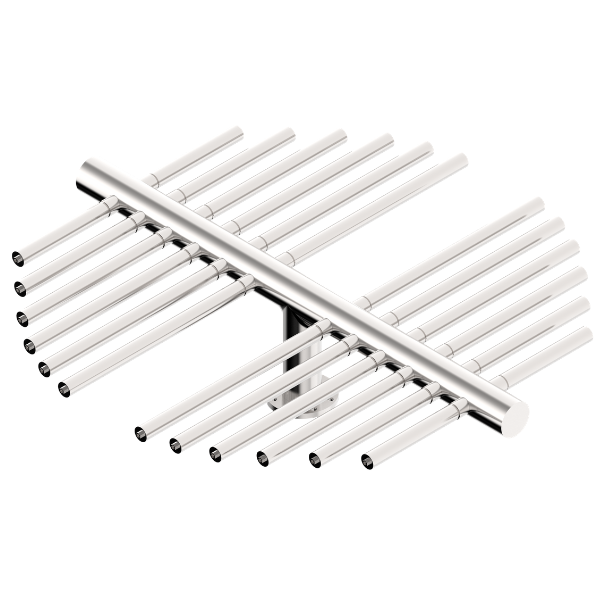

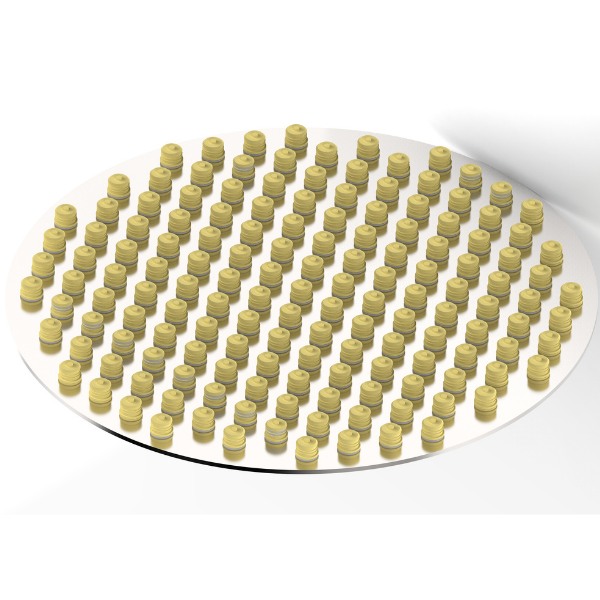

P-集散水管 N-集散水器 |
0-無 1-1只 2-2只
|
L-圓棒爬梯 LC-護龍爬梯 |
221-2-1/2" 3-3" 4-4" |
150P-ANSI 10K-JIS PN10-DIN |
E-EPDM N-NBR V-VITON S-SILICON |
A-酸洗 P-拋光 S-噴砂 E-噴漆 |

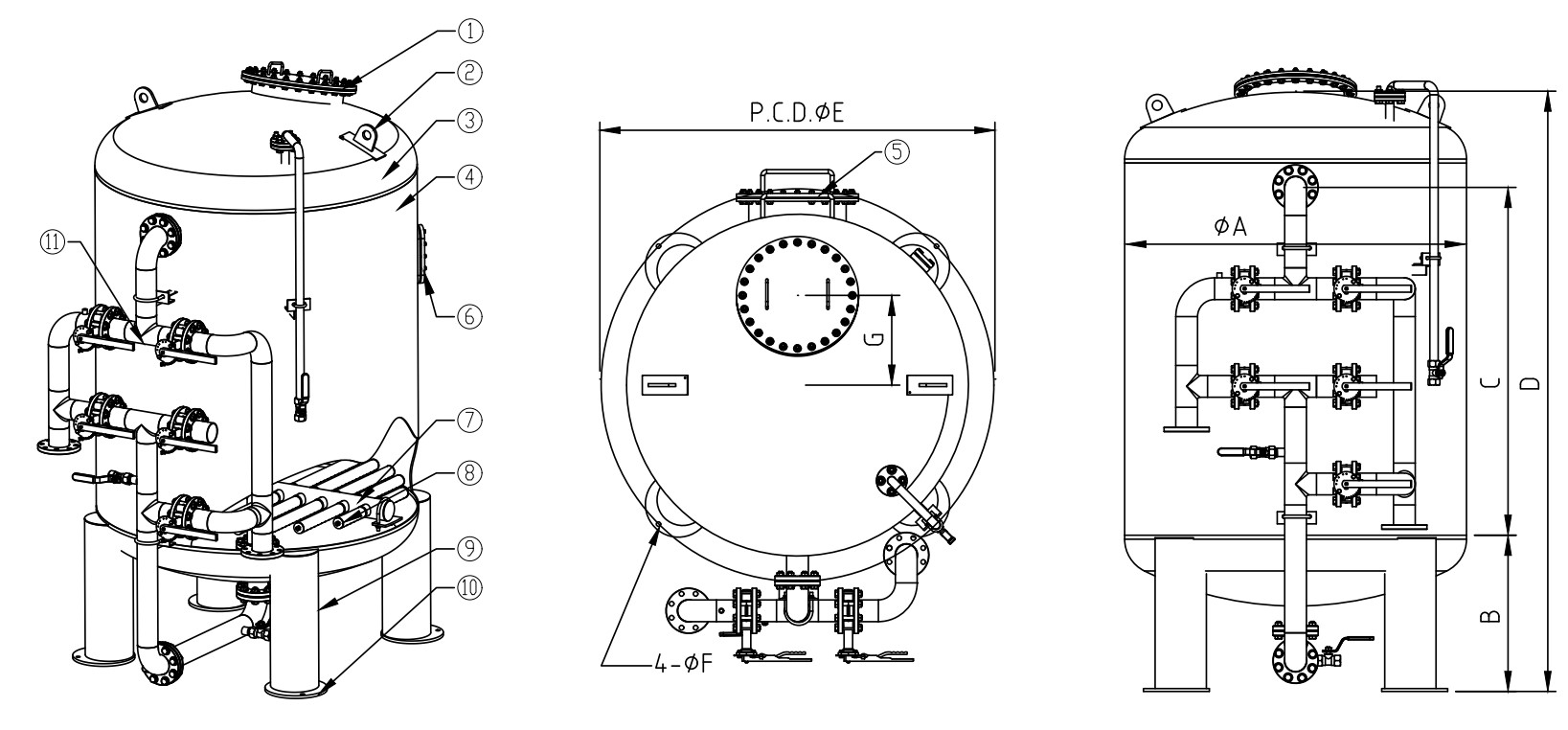

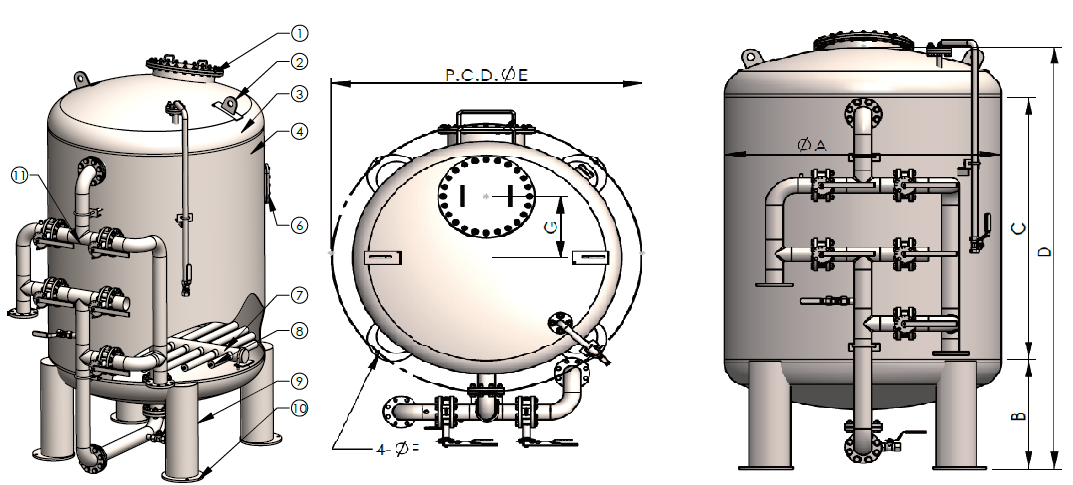

圖面
| 1. | 人孔組 |
| 2. | 吊耳 |
| 3. | 端板 |
| 4. | 桶體 |
| 5. | 爬梯 |
| 6. | 視窗組 |
| 7. | 主集水管 |
| 8. | 分集水管 |
| 9. | 腳架 |
| 10. | 腳墊板 |
| 11. | 配管組 |
規格
| 型式 | Inlet & Outlet | A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m |
最大 處理量 M³/Hr |
容量 Volume |
| LM10 | 2-1/2F | Ø1000 | 510 | 1525 | 2245 | Ø1210 | Ø18 | 200 | 35 | 1400L |
| LM11 | 2-1/2F | Ø1100 | 530 | 1525 | 2285 | Ø1310 | Ø18 | 250 | 50 | 1700L |
| LM12 | 2-1/2F | Ø1200 | 600 | 1525 | 2375 | Ø1410 | Ø18 | 300 | 60 | 2100L |
| LM13 | 2-1/2F | Ø1300 | 620 | 1525 | 2415 | Ø1510 | Ø18 | 350 | 65 | 2500L |
| LM14 | 3F | Ø1400 | 640 | 1525 | 2455 | Ø1610 | Ø18 | 400 | 85 | 3000L |
| LM15 | 3F | Ø1500 | 660 | 1525 | 2495 | Ø1710 | Ø18 | 450 | 90 | 3500L |
| LM16 | 4F | Ø1600 | 685 | 1525 | 2545 | Ø1810 | Ø18 | 500 | 110 | 4000L |
| LM17 | 4F | Ø1700 | 705 | 1525 | 2580 | Ø1908 | Ø18 | 550 | 120 | 4600L |
| LM18 | 4F | Ø1800 | 725 | 1525 | 2616 | Ø2008 | Ø18 | 600 | 150 | 5300L |
| LM19 | 4F | Ø1900 | 745 | 1525 | 2650 | Ø2143 | Ø23 | 650 | 160 | 6000L |
| LM20 | 4F | Ø2000 | 765 | 1525 | 2690 | Ø2243 | Ø23 | 700 | 190 | 6700L |
