特色
1.多袋式大型過濾器, 流量大.

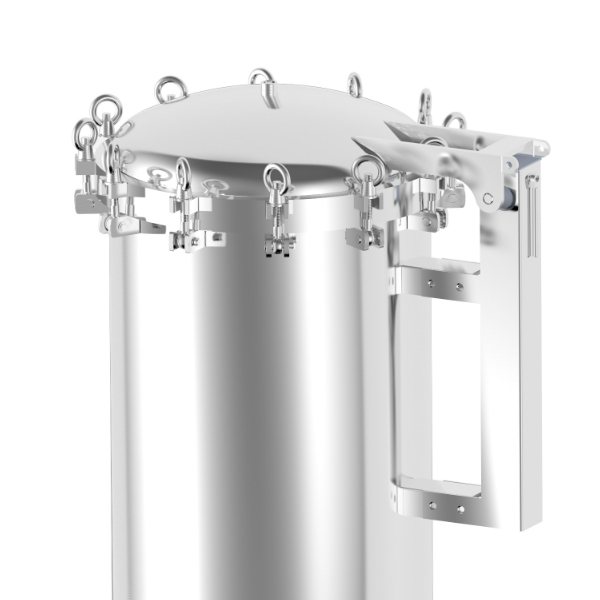

2.選用環首螺母樣式，無須工具亦可將上蓋平均施壓鎖緊, 拆裝簡單方便
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

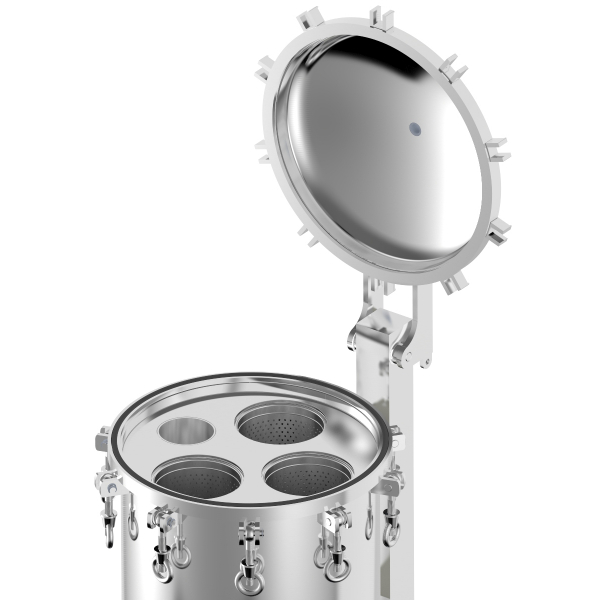

4.上蓋開啟選用專利彈簧式掀蓋設計、開闔不費力，亦可停留並固定於任意角度
產業應用
化學製程過濾
石化業過濾
飲料業過濾
製酒廠過濾
食品業過濾
電鍍業過濾
高溫製程過濾
RO前置設備過濾
一般用水過濾
製藥過濾
實驗製程過濾
氣體過濾
汙水處理過濾
電子業過濾
產品編號
| KR | 2 | 2 | 4 | BB | 3 | 10K | E | EA |
| 產品型號 | 濾袋數量 | 濾袋規格 | 材質 | 進出口方向 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
KR |
2-12 |
1-Bag No.1 2-Bag No.2 |
4304 6-316 6L-316L |
SS-側進側出 SB- 側進底出 BB-底進底出 |
2-2" 221-2-1/2" 3-3'' 4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' |
150P-ANSI 10K-JIS PN10-DIN C-CLAMP PF-PT/BSPT/Rc(Female) PM-PT/BSPT/R(Male) NF-NPT (Female) NM-NPT (Male) BF-BSPF/G (Female) BM-BSPF/G (Male) |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂
|

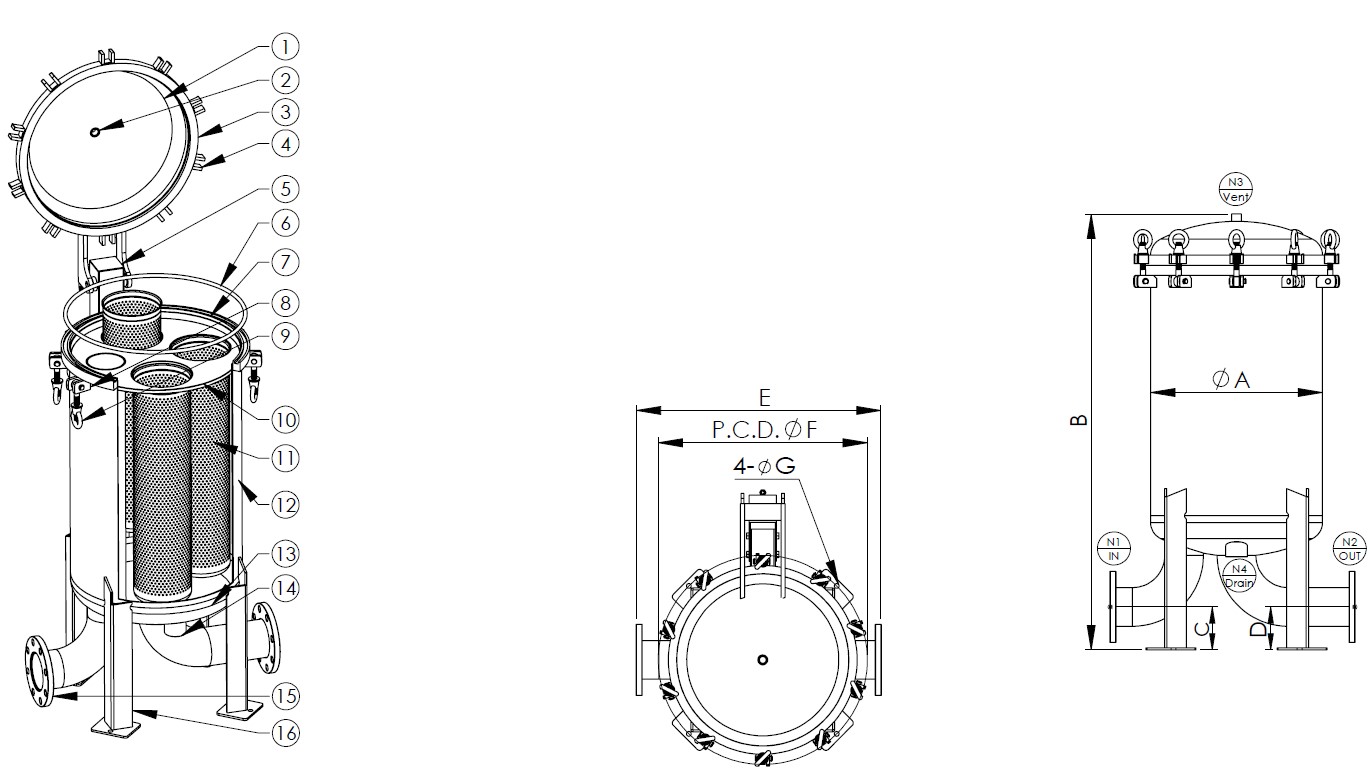

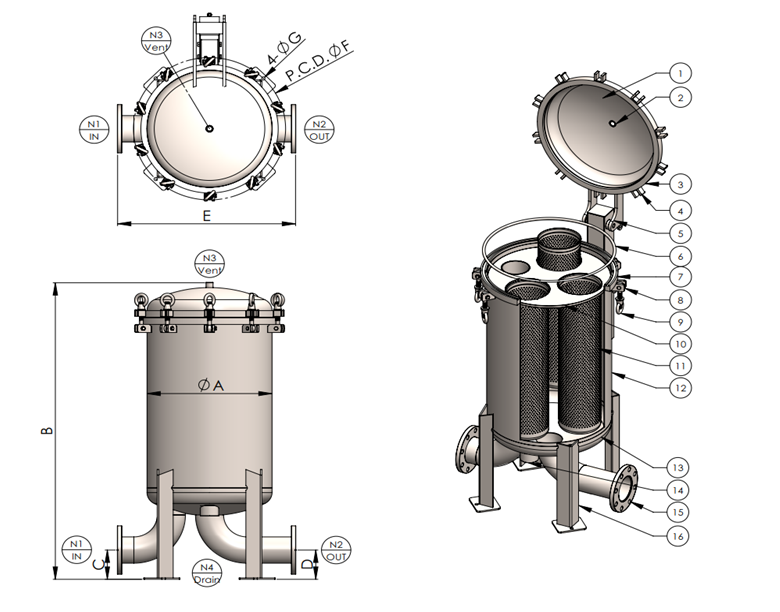

圖面
| 1. | 上蓋 |
| 2. | 排氣口 |
| 3. | 上蓋唇 |
| 4. | 螺首螺母座 |
| 5. | 掀蓋組 |
| 6. | O 型環 |
| 7. | 桶唇 |
| 8. | 單眼螺絲座 |
| 9. | 單眼螺絲組 |
| 10. | 濾袋座 |
| 11. | 金屬內網 |
| 12. | 桶體 |
| 13. | 端板 |
| 14. | 排放口 |
| 15. | 出/入水口 |
| 16. | 腳架 |
規格
| 型式 |
濾袋數量 |
N1/N2 | N3 | N4 | A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | G m/m | 流量M³/Hr |
| KR2 | 2 | 3" | 1/2" | 2" | Ø406 | 1202 | 108 | 108 | 584 | Ø516 | Ø14 | 90 |
| KR2 | 2 | 4" | 1/2" | 2" | Ø406 | 1258 | 127 | 127 | 660 | Ø516 | Ø14 | 90 |
| KR3 | 3 | 3" | 1/2" | 2" | Ø508 | 1241 | 108 | 108 | 686 | Ø618 | Ø14 | 135 |
| KR3 | 3 | 4" | 1/2" | 2" | Ø508 | 1297 | 127 | 127 | 724 | Ø618 | Ø14 | 135 |
| KR4 | 4 | 3" | 1/2" | 2" | Ø560 | 1263 | 108 | 108 | 698 | Ø704 | Ø18 | 180 |
| KR4 | 4 | 4" | 1/2" | 2" | Ø560 | 1319 | 127 | 127 | 737 | Ø704 | Ø18 | 180 |
| KR4 | 4 | 6" | 1/2" | 2" | Ø600 | 1443 | 152 | 152 | 876 | Ø744 | Ø18 | 180 |
| KR5 | 5 | 3" | 1/2" | 2" | Ø560 | 1263 | 108 | 108 | 698 | Ø704 | Ø18 | 225 |
| KR5 | 5 | 4" | 1/2" | 2" | Ø560 | 1319 | 127 | 127 | 737 | Ø704 | Ø18 | 225 |
| KR5 | 5 | 6" | 1/2" | 2" | Ø600 | 1443 | 152 | 152 | 876 | Ø744 | Ø18 | 225 |
| KR6 | 6 | 3" | 1/2" | 2" | Ø600 | 1289 | 108 | 108 | 724 | Ø744 | Ø18 | 270 |
| KR6 | 6 | 4" | 1/2" | 2" | Ø600 | 1345 | 127 | 127 | 763 | Ø744 | Ø18 | 270 |
| KR6 | 6 | 6" | 1/2" | 2" | Ø600 | 1443 | 152 | 152 | 876 | Ø744 | Ø18 | 270 |
| KR7 | 7 | 3" | 1/2" | 2" | Ø762 | 1353 | 108 | 108 | 813 | Ø962 | Ø19 | 315 |
| KR7 | 7 | 4" | 1/2" | 2" | Ø762 | 1409 | 127 | 127 | 864 | Ø962 | Ø19 | 315 |
| KR7 | 7 | 6" | 1/2" | 2" | Ø762 | 1508 | 152 | 152 | 927 | Ø962 | Ø19 | 315 |
| KR7 | 7 | 8" | 1/2" | 2" | Ø762 | 1614 | 184 | 184 | 1047 | Ø962 | Ø19 | 315 |
| KR8 | 8 | 4" | 1/2" | 2" | Ø762 | 1409 | 127 | 127 | 864 | Ø962 | Ø19 | 360 |
| KR8 | 8 | 6" | 1/2" | 2" | Ø762 | 1508 | 152 | 152 | 927 | Ø962 | Ø19 | 360 |
| KR8 | 8 | 8" | 1/2" | 2" | Ø762 | 1614 | 184 | 184 | 1047 | Ø962 | Ø19 | 360 |
