1. 低圧対応の2-7本入りカートリッジハウジング。
2. SUS301製のVバンド採用により、弾性率が高くて蓋と本体の密着性が確保できます。
3. Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。
4. エレメント座の設計は、カートリッジフィルター形状DOE(ダブルオープンエンド)と222型のSOE（シングルオープンエンド）両用です。
水道水/地下水
食品産業
飲料水産業
環境関連産業
電子産業
機械加工プロセス
メッキ産業
石油化学工業
プール
特殊液体ろ過
水処理産業
廃水処理産業
製薬、化粧品産業
機械製造業
化学工業
燃料フィルター
半導体産業
工場設備用水、工場排水
| TL | 7 | 2 | 4 | F | 2 | PF | E | EA |
| モデル | カートリッジ本数 | カートリッジ長さ | 材質 | カートリッジタイプ | 接続口径のサイズ | 接続口径の規格 | Oリング材質 | 外面/内面仕上げ |
TL |
3 4 5 6 7
|
1-10" 2-20" 3-30" 4-40" |
4-304 6-316 6L-316L |
F-DOE 5-222 7-226 |
21-1/2" 43-3/4" 1-1" 121-1-1/2" 2-2" 221-2-1/2" 3-3" 4-4" |
150P-ANSI |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗い E- 電解研磨 P- バフ研磨 |

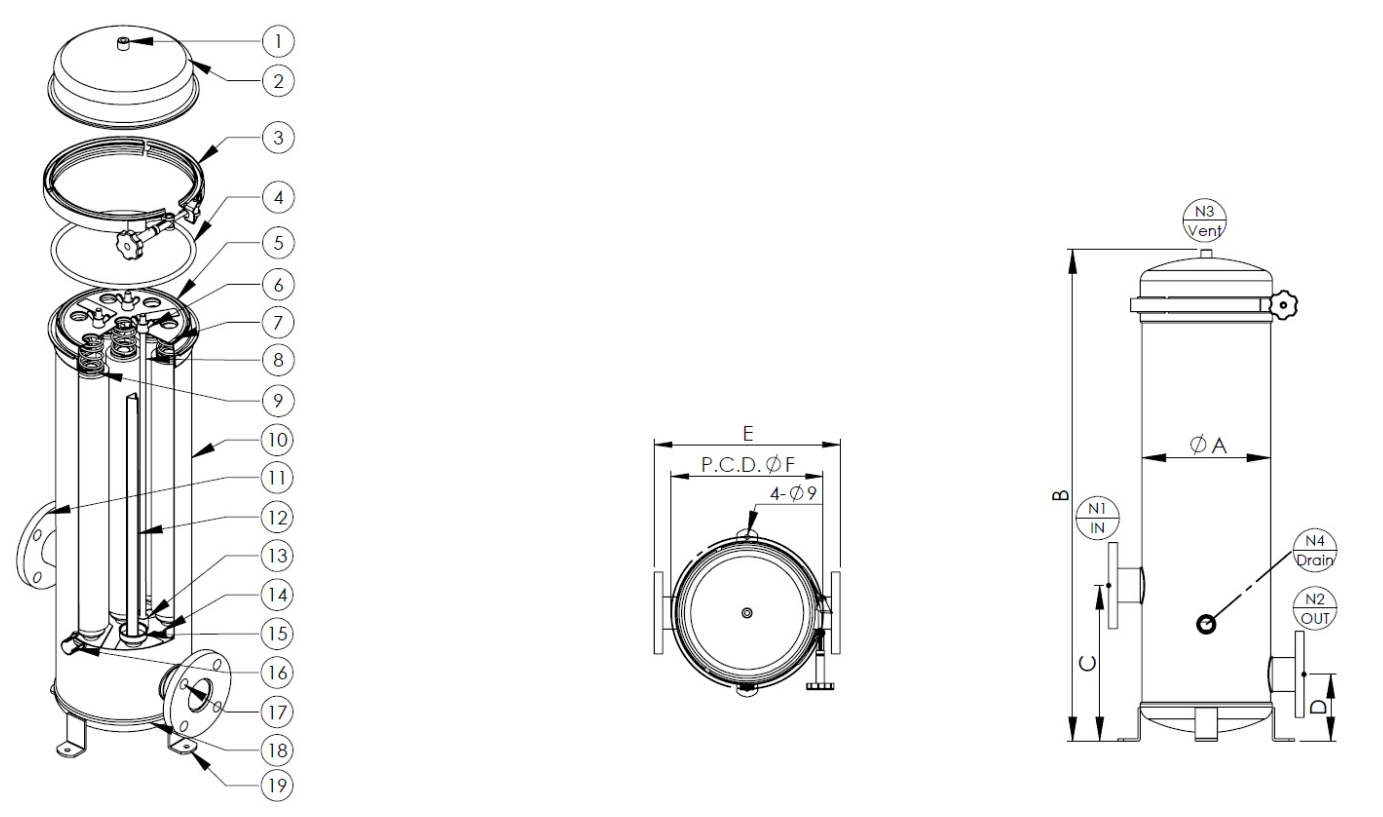

1. エアベント
2. 本体蓋
3. クランプ
4. O-リング
5. シェルフランジ
6. ナット
7. プレッシャプレート
8. センターシャフト
9. スプリング
10.シェル
11. 液入口
12. カートリッジポスト
13. ナット
14. 仕切板
15. エレメント座
16. ドレン
17. 液出口
18. 鏡板
19. 脚
| 商品コード | カートリッジ寸法 | N1/N2 | N3 | N4 | A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | M³/Hr | GPM |
| TL3~4 | 10" | 1/2”～3” | 1/4” | 3/4” | Ø180 | 625 | 280 | 120 | 300 | Ø236 | 3~4 | 13～18 |
| TL3~4 | 20" | 1/2”～3” | 1/4” | 3/4” | Ø180 | 890 | 280 | 120 | 300 | Ø236 | 8~6 | 26～35 |
| TL3~4 | 30" | 1/2”～3” | 1/4” | 3/4” | Ø180 | 1145 | 280 | 120 | 300 | Ø236 | 9~12 | 39～53 |
| TL5~7 | 10" | 1/2”～3” | 1/4” | 3/4” | Ø232 | 625 | 280 | 120 | 352 | Ø288 | 5~7 | 22～31 |
| TL5~7 | 20" | 1/2”～3” | 1/4” | 3/4” | Ø232 | 890 | 280 | 120 | 352 | Ø288 | 10~14 | 44～62 |
| TL5~7 | 30" | 1/2”～3” | 1/4” | 3/4” | Ø232 | 1145 | 280 | 120 | 352 | Ø288 | 15~21 | 66～93 |
| TL5~7 | 40" | 1/2”～3” | 1/4” | 3/4” | Ø232 | 1400 | 280 | 120 | 352 | Ø288 | 20~28 | 88～124 |
